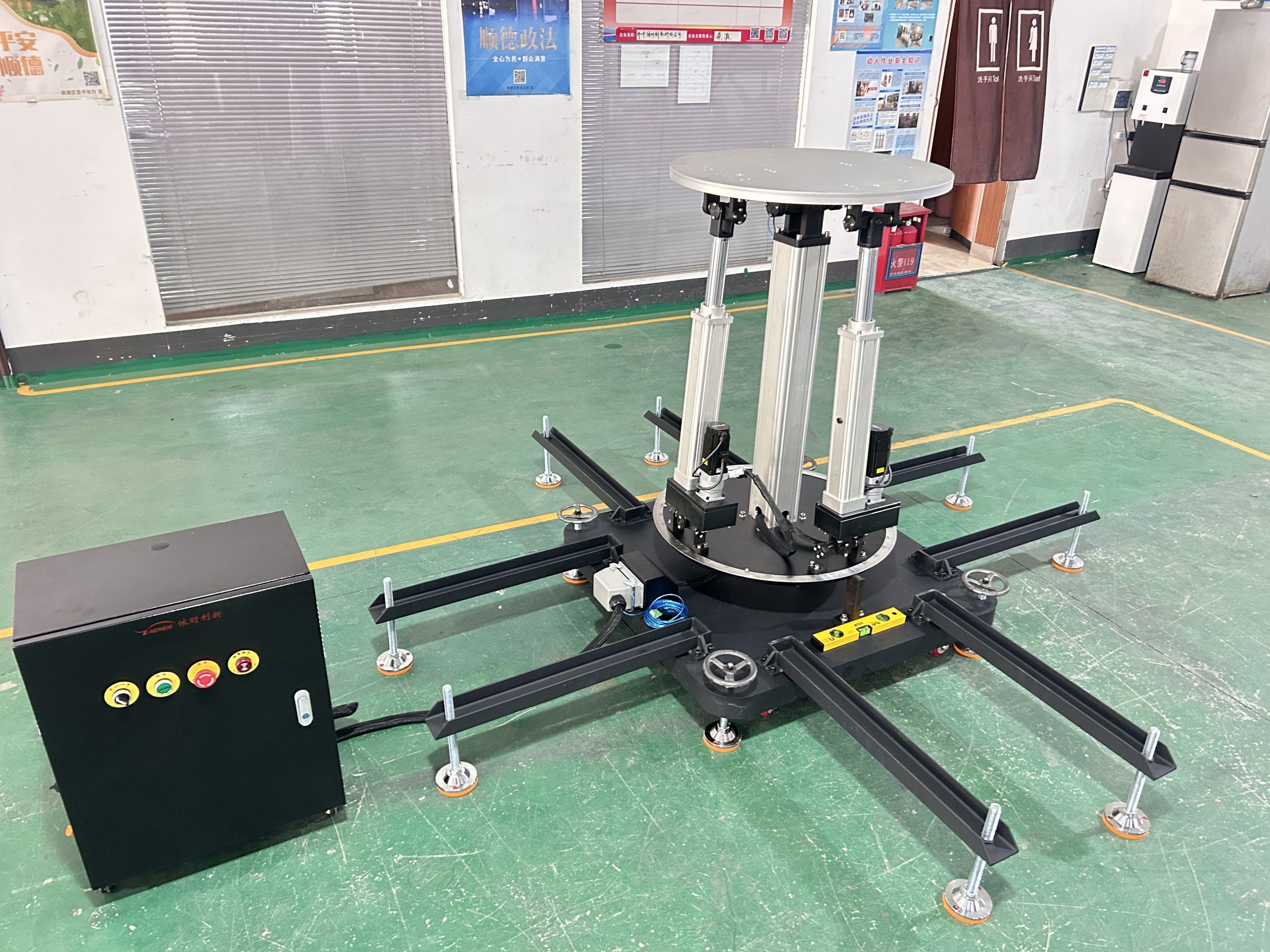

三自由度-船用天线测试摇摆试验台产品介绍

一、产品概述

本三自由度船用天线测试摇摆试验台（型号：XLXT-3DOF-1KN-250218）专为船用天线在复杂海洋环境下的性能测试设计，通过模拟船舶在航行中的三维运动姿态（偏航、俯仰、横滚），

精准验证天线的信号稳定性、跟踪精度及抗干扰能力，为船舶通信与导航系统的可靠性提供关键测试支撑。

二、核心结构与功能特性

1. 动力与控制体系

   • 动力源：采用伺服电机驱动伺服电动缸，通过高精度位移控制实现各维度动作的协同与独立运行。
   • 控制方式：支持工控系统或计算机直接控制，兼容自动化测试流程，可实时调整运动参数并记录测试数据。

2. 机械结构设计

   • 工作平台：直径为 800mm，表面平整且预留安装接口，便于天线设备快速固定，承载能力≤100kg。
   • 运动关节：包含偏航、俯仰、横滚三个自由度，各关节采用低摩擦设计，确保动作灵活无卡滞，适应长时间高频次测试需求。
   • 底座与支腿：底座尺寸 960×1000mm，配备可拆支腿（高度 2000mm），支持地面固定或移动测试场景，结构稳定性强。
   • 接口与连接：配置航空插接口，实现电气连接的快速插拔与可靠传输。
3. 关键技术参数

   序号	测试维度	单位	幅值范围	最大速度	备注
   01	负载	kg	≤100	—	工作平台承载能力
   02	偏航角度	°	±175（合计 350°）	100°/s	模拟船舶航向偏转
   03	俯仰角度	°	±30（合计 60°）	30°/s	模拟船舶纵摇运动
   04	横滚角度	°	±30（合计 60°）	30°/s	模拟船舶横摇运动

4. 精度与可靠性

   • 形位公差：未注尺寸公差遵循精密机械加工标准，关键部件公差控制在 ±0.1-±0.5mm，确保运动轨迹精度。
   • 材料与工艺：主体结构采用高强度合金材料，表面经防腐处理，适应潮湿、盐雾等海洋环境，整机重量约 230kg，比例 1:18。

三、应用场景与优势

• 应用领域：适用于船舶制造、通信设备研发、海事检测等场景，支持船用卫星天线、雷达天线等设备的动态性能测试。
• 核心优势：
  • 多维度模拟：精准复现船舶在风浪中的复合运动，覆盖典型海况下的姿态变化。
  • 高效可控：通过数字化控制界面，可快速切换测试模式，实时监控运动数据，提升测试效率。
  • 安全稳定：结构设计符合工业级标准，配备过载保护与紧急制动功能，保障设备与人员安全。
