什么是电动滑台?电动滑台百科

电动滑台,是直线滑台的一种,工业上又常称为电动缸,线性模组等,由直线滑台与马达驱动的结合构成。

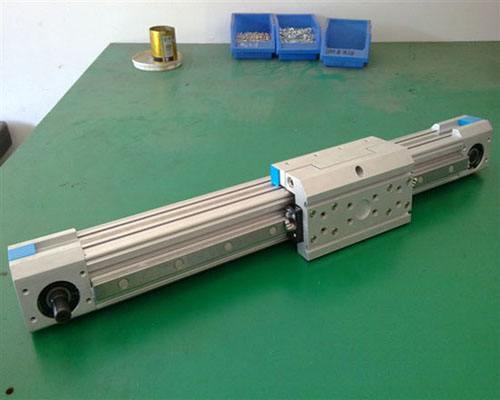

 什么是电动滑台?电动滑台百科插图1
中文名:电动滑台
娱乐行业:机械人手臂及关节
简    介:常见欧规、日规
军工行业:模拟飞行器

简介

通过马达驱动实现带动工件自动线性运动。通过多方向轴的组合,组成设备上的运动执行机构,这种机构常被称为:工业机械手、XYZ轴机械手、坐标轴滑台等。

应用

电动滑台在各大行业中使用广泛,例如:
1、娱乐行业:机械人手臂及关节,动感座椅等。
2、军工行业:模拟飞行器,模拟仿真等。
3、汽车行业:压装机,测试仪器等。
4、工业行业:食品机械,陶瓷机械,焊接机械,喷涂设备,升降平台等。
5、医疗器械。

特点

电动滑台的主要特点可以从3个主要参数表现出来:
  1. 精度:不同行业的对电动滑台精度要求不同,所以没有具体对电动滑台精度的规定,可以按照大型机床设备,和中小型机床来对精度进行分级。大型的机床一般精度在1米1丝上下。中小型机床设备对精度要求一般高于0.1mm。
  2. 速度:电动滑台的速度一般使用时均小于理论值,因为其速度主要受到电动滑台上的负载影响,同时如果在生产过程中只最求速度,精度也会受到影响而下降。
  3. 负载:负载是主要影响电动滑台的精度和速度的主要元素之一。
  4. 行程:有效行程是指电动滑台上的滑块能滑动的有效路径长度。越长的电动滑台,负载带来的负面影响就越大。

传动区别

齿轮传动:

1,因为是齿咬合,存在反向间隙;2,精度的一至性很难保证;3,运行速度较低;4, 长时间运行机械磨损较大;5,齿间咬合振动较大,容易造成轴承磨损,旋转轴断裂,且噪音较大;6,维护较多。

同步带传动:

同步带式:电动滑台的传动方式由皮带 和直线导轨辅助完成。
1,刚性差;2,容易磨损,断裂;3,精度较低;4,推力小等。

丝杆传运:

滚珠螺杆式:电动滑台的传动方式由滚珠螺杆,和直线导轨辅助完成。
1,行程较短;2,速度较慢;3,高精度丝杆货期漫长,且全行程精度一至性难保证等。
结构
由于不同的规格影响着电动滑台不同的结构发展,因此不能在电动滑台的规格上统一结构。但是从结构上可以分外部结构和内部结构。
电动滑台的外部结构分为:开放式和封闭式。
开放式:电动滑台的受力部分主要集中在中下部和两侧,将其传动部分裸露在外。
封闭式:电动滑台的受力部分主要集中在外部材料,将其传动部分封闭起来。
电动滑台与马达的连接方式分为:间接式和直接式两种,同时同创达为了方便用户更好设计所需,可以根据
客户需求选择要不要配备马达。
动力源一般选择 步进电机 和伺服马达,具体根据实际需求选定。
