多自由度运动平台,动感平台 运动平台 模拟航行 模拟飞行平台

多自由度运动平台,动感平台 运动平台 模拟航行 模拟飞行平台

多自由度运动平台,动感平台 运动平台 模拟航行 模拟飞行平台插图

应用领域Applications:

    →4D/5D动感影院(安装座椅、游艇、飞机等)

    →虚拟漫游项目

    →飞行模拟、航海模拟、汽车模拟

    →其他科学实验

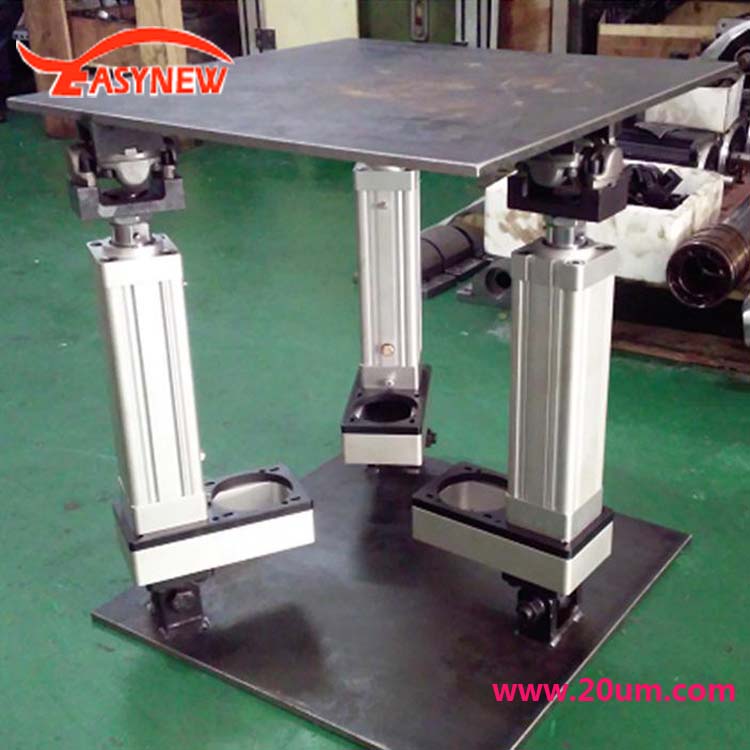

平台说明:

    1、平台上框为可使用面积,尺寸大小按需定制。下框用于安装和固定。

    2、机械结构上实现功能为:配合场景式需要,使三支液压缸按照预定程序或数据进行协同工作,让平台产生升降和摇摆晃动的效果。

    3、液压控制系统采用闭环伺服控制,可精确实现预定动作,及其动作组合。

    4、三自由度平台的承载可按需定制,一般不超过1.5吨。

    5、平台与地面固定采用预埋件固定。

    6、采用液压驱动,泵站功率按需配置,可采用变量泵技术,以节约电能。

多自由度运动平台,动感平台 运动平台 模拟航行 模拟飞行平台插图1

平台详细参数:

名称

参数

名称

参数

额定功率

7.5KW

俯仰转角

±15º

电源电压

380V

侧向转角

±15º

额定压力

7MPa

平台载重

1.5T

伺服缸行程

200

环境温度

0~35℃

加速度

0.5G

传动介质

液压油

平台尺寸

按需制定

安装空间

按需制定

噪音

≤65db

设备自重

1T

伺服控制系统:

   伺服控制系统主要由PLC,传感器,伺服比例阀构成的闭环回路控制,由PLC实现快速且连续的PID运算。

   伺服控制系统接收到操作者的开始指令后,整个系统按照预先设计的流程开始工作。PLC将按照设计的动作情节以及当前的传感器位置信号不断进行PID运算,并发出反馈的动作指令到伺服比例阀,控制换向和进油量,实时补偿,精确控制。传感器反馈信号用于检测油缸的当前位置,给PLC持续反馈用于PID运算的输入信号。

售后服务:
    1.产品自发货之日起,免费保修一年。如发生不按规程操作或遇外界因素造成的设备故障、损坏,则不享受免费保修待遇。
2.提供现场一次性免费安装调试,同时针对设备功能操作、应用及日常维护、小故障排查等内容对用户进行现场培训。
3.定期向用户提供通讯服务,内容包括:介绍公司发展动态;设备的新技术功能;提供各行各业的用户使用本公司产品的检测报告和使用经验等。
4.本公司将在接到用户反映问题后24小时内,以电话、传真的方式提供应急解决方案。
5.当确认设备故障需现场维修时,售后服务人员将在3个工作日内到达现场并进行维修;如遇特殊情况,须在与用户商定好的时间内到达现场。
6.保修期外的设备每次上门维修仅收取工本费。
7.现场维修服务的内容包括:修复设备故障、检测设备指标、介绍使用经验及小故障的检修。
